如何为您的PCB设计选择合适的SMT贴片螺母

随着电子设备不断朝着更小型化、更轻量化和更紧凑的方向发展，PCB组装技术也在快速演进。越来越多的制造商开始采用SMT（表面贴装技术）紧固解决方案，以提高自动化生产效率并降低制造成本。

在这些解决方案中，SMT贴片螺母（也称为表面贴装螺母）已成为现代电子制造中不可或缺的紧固元件。它能够在PCB上提供可靠的螺纹连接，同时支持高速自动化生产流程。

然而，为PCB设计选择合适的SMT贴片螺母并不是一件简单的事情。螺纹规格、PCB厚度、焊接可靠性、材料选择以及组装方式等因素都会对最终效果产生重要影响。

本文将重点介绍工程师和制造商在选择SMT贴片螺母时需要考虑的关键因素。

什么是SMT贴片螺母？

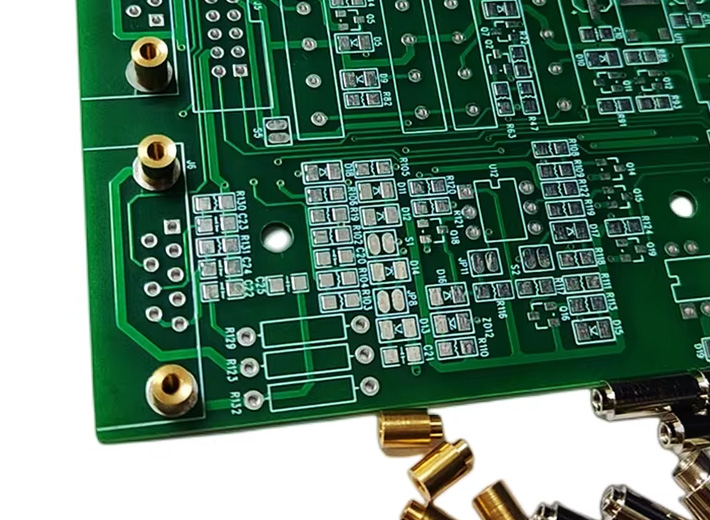

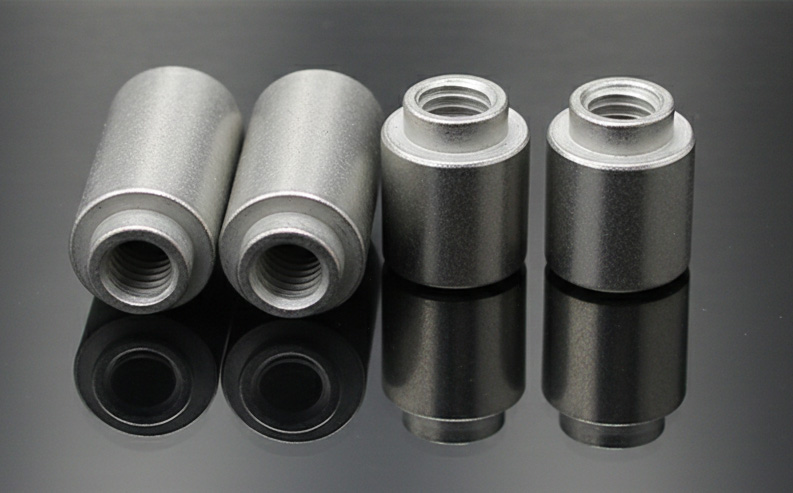

SMT贴片螺母是一种专为表面贴装工艺设计的螺纹紧固件。与传统的压铆件或人工安装的五金件不同，SMT贴片螺母可以在标准回流焊过程中直接安装到PCB上。

这意味着制造商可以将紧固件安装集成到自动化SMT生产线中，而无需额外的二次安装工序。

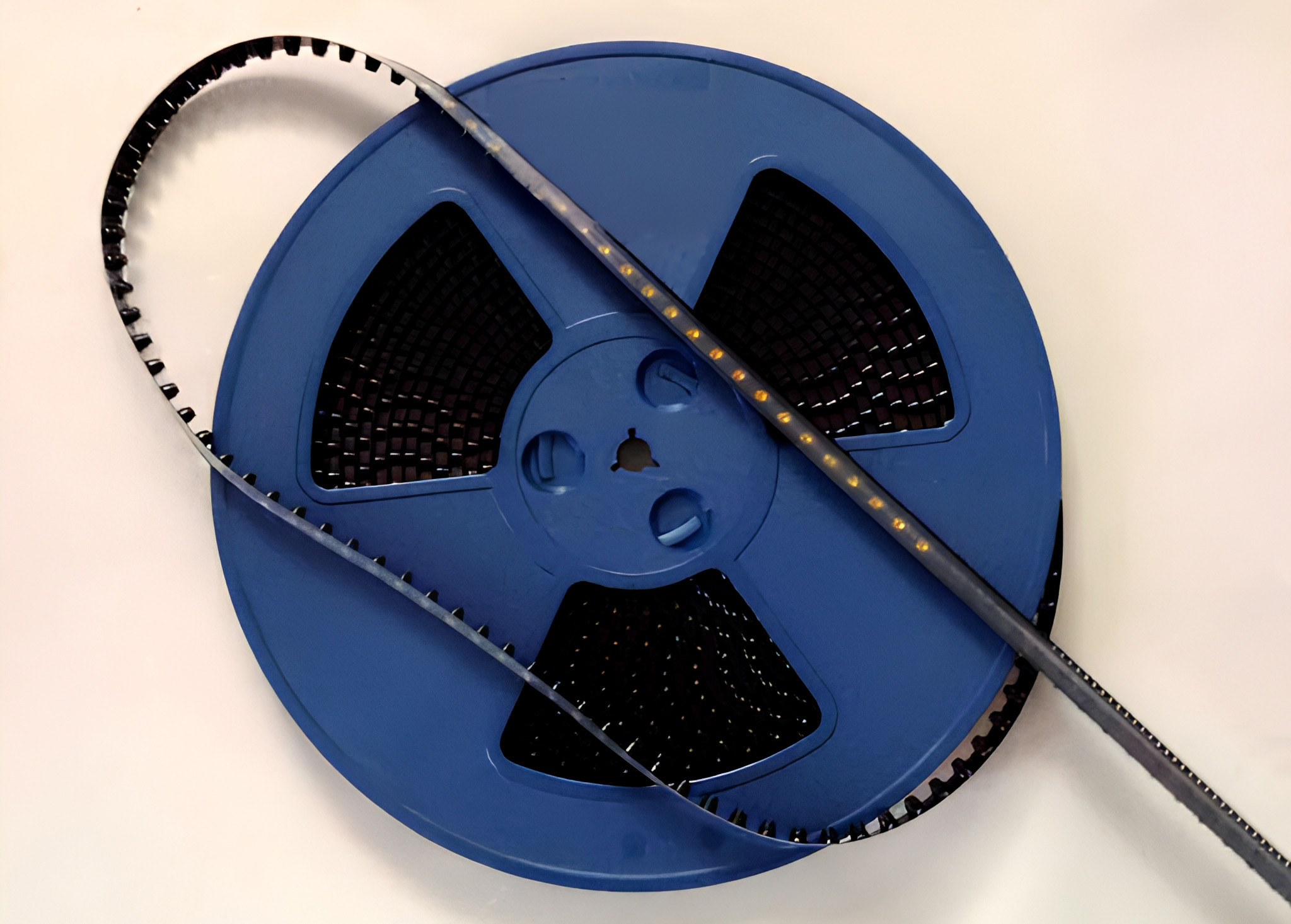

SMT贴片螺母通常采用编带包装（Tape & Reel），能够兼容现代电子制造中常见的贴片机（Pick-and-Place Machine）。

其典型应用包括：

· 消费电子产品

· 智能家居设备

· 相机配件

· 工业控制系统

· 汽车电子

· 通信设备

· 机器人与无人机

为什么SMT贴片螺母越来越受欢迎？

传统紧固方案通常需要额外钻孔、人工安装或二次装配工序，这些都会增加人工成本并降低生产效率。

相比之下，SMT贴片螺母具有以下优势：

提高自动化程度

SMT贴片螺母可以通过标准SMT设备自动贴装，从而减少人工操作并提高生产速度。

节省空间设计

紧凑型SMT五金件有助于工程师优化PCB布局，使电子产品更加小型化。

更可靠的机械连接

SMT贴片螺母能够提供稳定耐用的螺纹连接，适用于反复拆装。

降低PCB损伤风险

与部分压铆式五金件相比，SMT贴片螺母通常对PCB产生的机械应力更小。

提高生产效率

将紧固件安装集成到SMT流程中，可以简化生产流程并减少装配时间。

选择SMT贴片螺母时需要考虑的关键因素

选择合适的SMT贴片螺母，需要综合考虑机械性能、PCB设计需求以及制造工艺等多个方面。

1. 螺纹规格选择

首先需要考虑的是螺纹尺寸。

常见的SMT贴片螺母规格包括：

· M2

· M2.5

· M3

· M4

较小规格适用于紧凑型消费电子产品，而较大的规格则更适合工业设备或结构强度要求较高的应用。

工程师需要综合评估：

· 所需承载能力

· 螺丝兼容性

· 产品尺寸限制

· 装配频率

螺纹尺寸过大可能浪费PCB空间，而尺寸过小则可能导致连接强度不足。

2. PCB厚度兼容性

PCB厚度会直接影响SMT贴片螺母的性能与可靠性。

较薄的PCB可能无法为大型五金件提供足够的机械支撑，尤其是在高振动环境中。

在选择SMT贴片螺母前，应考虑：

· PCB厚度

· 板层数量

· 铜箔分布

· 机械应力环境

对于高负载应用，可能还需要额外的加强设计。

3. 焊接可靠性

由于SMT贴片螺母需要通过回流焊安装，因此焊接可靠性至关重要。

焊接质量不佳可能导致：

· 机械连接不牢固

· 回流焊过程中偏移

· 虚焊

· 长期可靠性下降

重要的设计因素包括：

· 合理的焊盘设计

· 均衡的锡膏分布

· 精确的回流焊温度曲线

· 高品质镀层材料

选择专为自动化回流焊工艺设计的SMT贴片螺母，可以显著提高焊接一致性。

4. 材料选择

SMT贴片螺母常见材料包括：

· 不锈钢

· 黄铜

· 碳钢

不同材料具有不同特点。

不锈钢

· 优异的耐腐蚀性能

· 高耐久性

· 适用于户外或潮湿环境

黄铜

· 良好的导电性

· 易于加工

· 广泛应用于电子行业

碳钢

· 强度较高

· 成本较低

· 通常搭配防护镀层使用

正确的材料选择取决于环境条件、机械需求以及成本目标。

5. 自动化组装包装方式

对于大批量SMT生产来说，编带包装（Tape & Reel）是非常推荐的选择。

其优势包括：

· 更快的贴装速度

· 更稳定的供料性能

· 减少人工操作

· 更好兼容自动化SMT生产线

采用全自动SMT工艺的制造商，应确保所选SMT贴片螺母能够兼容标准供料系统。

6. 机械强度要求

不同产品对紧固强度的要求不同。

例如：

· 轻量化消费电子更重视尺寸紧凑

· 工业设备可能需要更高的抗扭能力

· 相机安装系统可能需要更强的抗振性能

工程师应重点评估：

· 抗拔力

· 扭矩性能

· 剪切强度

· 抗振能力

正确的SMT贴片螺母结构设计，有助于确保产品长期可靠性。

SMT贴片螺母的常见应用

由于其高度兼容自动化生产系统，SMT贴片螺母已广泛应用于多个行业。

消费电子

智能手机、可穿戴设备以及智能家居产品中的紧凑型PCB设计，越来越依赖SMT五金件。

相机及安装系统

SMT贴片螺母能够为相机配件和支架系统提供可靠的螺纹安装点。

汽车电子

现代汽车内部包含越来越复杂的PCB系统，因此更加需要自动化紧固解决方案。

工业设备

工业控制系统需要能够承受振动和恶劣环境的高可靠性紧固方案。

SMT五金未来发展趋势

随着电子制造行业不断向自动化与小型化方向发展，SMT紧固五金的重要性也将持续提升。

未来趋势包括：

· 更小、更轻的SMT五金件

· 更高耐热性能

· 更优焊接性能

· 更强抗振能力

· 更高效的自动化包装系统

采用先进SMT紧固解决方案的制造商，将能够在提升生产效率的同时，保证产品可靠性。

结论

为PCB设计选择合适的SMT贴片螺母，是电子产品开发和制造中的重要环节。

通过综合考虑以下因素：

· 螺纹规格

· PCB厚度

· 焊接可靠性

· 材料选择

· 包装兼容性

· 机械强度

工程师能够同时提升生产效率与产品长期可靠性。

随着自动化SMT组装逐渐成为行业标准，高品质表面贴装紧固解决方案将在现代电子产品设计中发挥越来越重要的作用。
